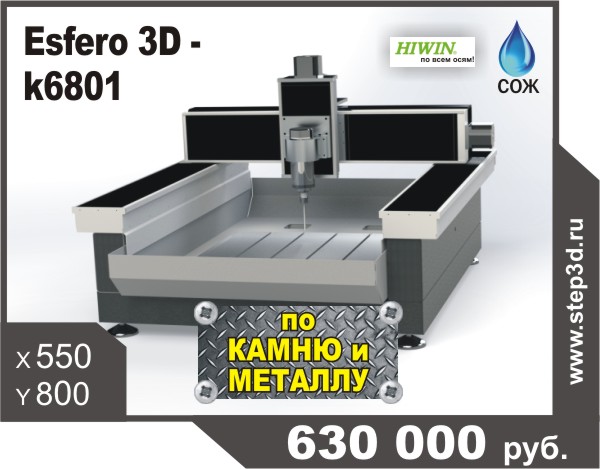

Фрезерный станок с ЧПУ Esfero 3D-k6801

Фрезерный станок с ЧПУ по металлу Esfero 3D-S6801



Базовая комплектация:

  • Фрезерный станок

  • Процессор ЧПУ

  • Шпиндель 2200Вт

  • Гофрозащита по всем осям

  • Помпа для охлаждения шпинделя

  • Высота обработки Z=150 (200)мм

  • Шаговые двигатели NEMA 34

  • Профильные направляющие и каретки HIWIN по всем осям Высокого класса точности

  • Датчик высоты инструменты

  • Система центральной смазки

  • Система автоматического выравнивания портала

  • Система подачи СОЖ

  • Ванна для СОЖ

  • Рабочий стол из дюраль алюминиевой плиты 23мм

  • Зажимная цанга 6мм

  • Ключи для зажима фрез

  • Струбцина для крепления материала (Т-слот) 2шт.

  • Трехмерные модели STL - 2ГБ

  • Бесплатное обучение (подробности у менеджера)

  • Руководство по эксплуатации

  • Гарантийный срок 12 месяцев

  • Постгарантийное обслуживание

Образцы работ!



         Фрезерный станок с ЧПУ Esfero 3D-k6801 продолжает серию тяжелых станков специально разработанных для работы с цветными металлами и камню. Оснащен гофрозащитой направляющих и винтов ШВП. Укомплектован всем необходимым для качественной и высокоскоростной обработки. Мощные шаговые двигатели и винты ШВП обеспечивают высокую точность и производительность. По всем осям установлены оригинальные профильные направляющие и каретки HIWIN высокого класса точности.

         Портал приводят в движение два винта ШВП. Система автоматического выравнивания портала обеспечивает идеальную диагональ готовых изделий.  Система управления ЧПУ использует стандартные G-коды, что позволяет формировать задания, используя любые программные пакеты: SolidCam, ArtCAM, КОМПАС, AutoCad , PowerMILL, Adem, DeskProto и т.п.



 Часто задаваемые вопросы

Таблица режимов фрезерования

Сравнительная таблица популярных фрезерных станков с ЧПУ



Варианты комплектации:



470 000 руб.  = Esfero 3D-k6801 +  Шпиндель S-2200Вт + бесплатное обучение

505 000 руб.  = Esfero 3D-k6801 +  Низкооборотный Шпиндель S-2200Вт 12000об/мин + бесплатное обучение

545 000 руб.  = Esfero 3D-k6801 +  Низкооборотный Шпиндель S-2200Вт   8000об/мин + бесплатное обучение

560 000 руб.  = Esfero 3D-k6801 +  Низкооборотный Шпиндель S-4000Вт 12000об/мин + бесплатное обучение



Технические характеристики фрезерного станка с ЧПУ Esfero 3D-k6801

Модель Esfero 3D-k6801
Размер стола (ванны) 770 х 1250
Рабочая область (X,Y, Z) 550 x 800 х 150 (200)мм
Максимальная высота заготовки 190мм
Шаг 0.006 мм
Повторяемость не хуже 0,05 мм
Блок  ЧПУ NC-Studio v5.
Микрошаговый контроллер XYZ (AYZ). Управление шпинделем. Датчики HOME позиции. Кнопка аварийного отключения. Принудительное (воздушное) охлаждение драйверов.
Опция: Драйвер (4900руб.) для подключения поворотной оси Lynx 4D
Линейные направляющие Y Профильные направляющие 20мм  Hiwin высокого класса точности
Линейные направляющие X

Профильные направляющие 20мм  Hiwin высокого класса точности

Линейные направляющие Z Профильные направляющие 20мм  Hiwin высокого класса точности
Система передач X Y ШВП (Шарико-Винтовые пары) 16мм
Система передач Z ШВП (Шарико-Винтовые пары) 20мм
Максимальная скорость подачи 6000 мм/мин
Шпиндель S-2200

Электрический шпиндель водяного охлаждения.

Скорость 8000-24000 об./мин.

Мощность 2200 Вт.

Цанговый зажим ER-20

Частотный преобразователь ("Инвертор") 2200Вт/220В

Основание станка Жесткая, стальная, сварная конструкция на регулируемых виброопорах.
Портал Сталь
Рабочий стол Дюраль алюминиевая плита 23 мм с Т-образными пазами
Вес станка не более 450кг
Габаритные размеры 1200х1500х950
Электропитание 220 В / 2500Вт / 50Гц.
Управляющая программа NC-Studio v5.  Windows XP, 7, 10 (32 разряда)  Опция: контроллер Mach3 (8000 рублей)
Дополнительная информация Высокая помехозащищенность и стабильность работы, экранированный сверхгибкий кабель для питания всех электронных агрегатов и датчиков. Помехозащищенное исполнение блока ЧПУ. Для производства станка используются только качественные комплектующие известных марок (в т.ч. Hiwin, Leadshine, Iek, Weihong, Kress, Mean Well и др.).
Производство Россия, Новосибирск, StepMOTOReN



Рекомендуемые системные требования к ПК:



Материнская плата: (желательно Asus, Intel)

Обязательное наличие слота ввода-вывода PCI (PCI-E - не подходит)

Процессор:  не менее 2 ГГц

Память:   2 ГБ или 4 ГБ  для Windows 7 (10)

Видео карта: PCI-E (не встроенная в материнскую плату)

Ввод:  Клавиатура и мышь

Питание: Устройство бесперебойного питания

Операционная система:  Windows XP или 32-х битная версия Windows 7 (10), свежеустановленная. Категорически не допускается установка каких-либо программ (в том числе антивирусов). Сетевые устройства, и системы энергосбережения должны быть отключены. ПК должен использоваться только для управления станком.



Полезные опции к Фрезерному станку с ЧПУ Esfero 3D

Тумба для станка 3D-6801

Тумба предназначена для жесткой установки фрезерных станков серии 6801.  Исполнение: стальная профильная труба 100х100мм, сварка. Устанавливается на регулируемых виброопорах. В комплект входит ванна для предварительной очистки возврата СОЖ в систему охлаждения инструмента, аварийная кнопка, автоматический выключатель, блок электрических розеток для подключения оборудования.

Тумба для фрезерного станка с ЧПУ Esfero 3D-6801

40000 руб.

Замена шпинделя на низкооборотный

шпиндель 2200Вт

12000об/мин. Цанга ER20

Шпиндель фрезерный жидкостного охлаждения, многополюсной. Увеличение числа пар полюсов асинхронного двигателя влечет за собой снижение скорости вращения и возрастание крутящего момента. Максимальный крутящий момент достигается на 8000-12000 об/мин, и таким образом прекрасно подходит для высокоскоростной обработки цветных металлов, а также стали, чугуна и других черных металлов (с подачей СОЖ)

Скорость вращения от 3000 до 12000 оборотов в минуту.

400Гц 220В.

35000 руб.

Замена шпинделя на

низкооборотный

шпиндель 2200Вт

8000об/мин.

Цанга ER20

Шпиндель фрезерный жидкостного охлаждения, многополюсной. Увеличение числа пар полюсов асинхронного двигателя влечет за собой снижение скорости вращения и возрастание крутящего момента. Максимальный крутящий момент достигается на 4000-8000 об/мин, и таким образом прекрасно подходит для высокоскоростной обработки цветных металлов, а также стали, чугуна и других черных металлов (с подачей СОЖ)

Скорость вращения от 2000 до 8000 оборотов в минуту.

400Гц 220В.

75000 руб.

Замена шпинделя на

низкооборотный

шпиндель 4000Вт

12000об/мин.

Цанга ER25

Шпиндель фрезерный, высокой мощности, жидкостного охлаждения, многополюсной, с цангой ER25 с возможностью зажима инструмента с хвостовиком до 16мм. Увеличение числа пар полюсов асинхронного двигателя влечет за собой снижение скорости вращения и возрастание крутящего момента. Максимальный крутящий момент достигается на 8000-12000 об/мин, и таким образом прекрасно подходит для высокоскоростной обработки цветных металлов, а также стали, чугуна и других черных металлов (с подачей СОЖ).

Скорость вращения от 2000 до 12000 оборотов в минуту.

400Гц 220В.

90000 руб.

Компьютер для NCStudio Системный блок ПК (Компьютер) оптимизированный для NCStudio v.5 (AMD, 2Gb, SSD120) без ОС

15000 руб.

Прижим для тонких листовых материалов Прижим устанавливается на шпиндель (80мм) для обработки тонких листовых материалов.

Шпиндельный прижим листового материала

5900 руб.

Пульт управления Пульт управления USB (аналог клавиатуры i110)

700 руб.

Поворотная ось

+

Задняя бабка

Lynx 4D-k

Описание

39000 руб.

Крепление

60х30

Дополнительный комплект для крепления заготовок на рабочий стол с Т-образными пазами.

Струбцина крепления заготовки к рабочему столу фрезерного станка с ЧПУ

280 руб.

Крепление

110х30

(стандарт)

Дополнительный комплект для крепления заготовок на рабочий стол с Т-образными пазами.

Струбцина крепления заготовки к рабочему столу фрезерного станка с ЧПУ

280 руб.

Крепление

250х30

Дополнительный комплект для крепления заготовок на рабочий стол с Т-образными пазами.

Струбцина крепления заготовки к рабочему столу фрезерного станка с ЧПУ

350 руб.



"Жертвенный" стол 25мм.

Набор дюраль алюминиевых плит толщиной 25мм образующих жесткую рабочую  поверхность с т-образными пазами для крепления заготовки.

"Жертвенный" стол предназначен для:

  • защиты рабочего стола и инструмента от повреждения во время работы (например: раскрой на прорез);

  • выравнивание (фрезеровка) плоскости X,Y относительно Z оси;

"Жертвенный" стол крепится к станку с помощью винтов DIN912 М6

Ванна для отвода СОЖ. Фрезеровка цветного металла и стали

29000 руб.

СОЖ

400мл.

Водорастворимая смазочно-охлаждающая жидкость (СОЖ) в экономичной таре 400мл = 6 литров готовой смеси. Используется для фрезерных работ по цветному металлу.



490 руб.

Смазка

400гр.

Универсальная литиевая смазка для узлов фрезерного станка с ЧПУ



Смазка для винтов ШВП и направляющих



590 руб.

Защитная упаковка (Межгород) Защитная упаковка (ящик из фанеры и бруса) предназначена для обеспечения сохранности оборудования при транспортировке

5900 руб.

ПО

«ЧПУ Ассистент Esfero 3D»

(только для Android)



Ассистент-помощник для фрезеровщика, от станкостроительной компании StepMOTOReN (Россия).





Повседневный инструмент фрезеровщика, для подбора оптимальных режимов фрезерования, позволяющий существенно экономить на продлении срока службы фрез и шпинделя, а также содержит большое количество полезных функций и информации.



2900 руб.

Стартовый набор инструмента для цветного металла(фрезы и цанги)

Инструмент (фрезы, граверы, цанги) для раскроя, фрезеровки и гравировки цветных металлов

12500 руб.
