Базовая комплектация:
|
|||||||
|
||||||||
"Тяжелый" фрезерный станок с ЧПУ
Esfero 3D -

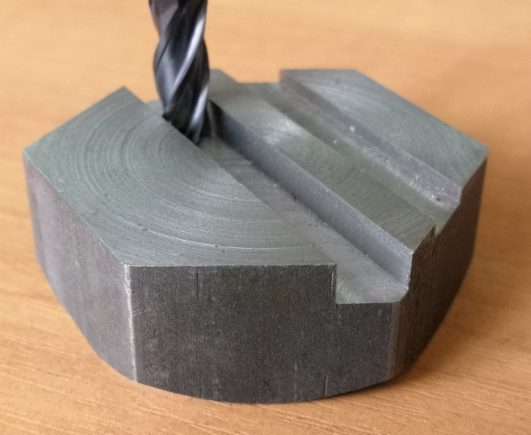

s2030 предназначен для 2D, 3D обработки цветного металла, а также
стали, дерева, ПВХ, оргстекла и прочих подобных материалов. Станок

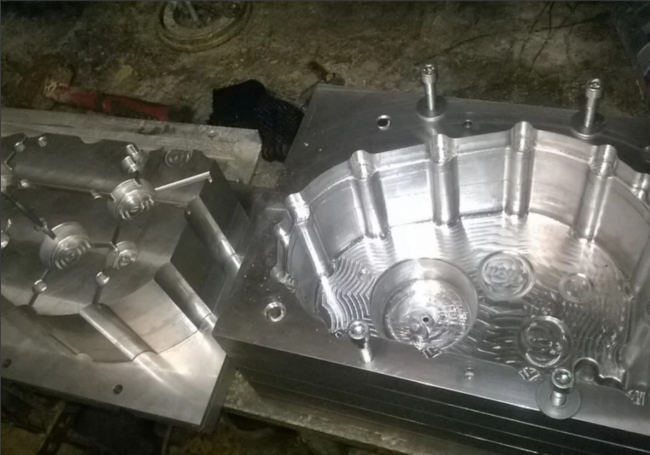

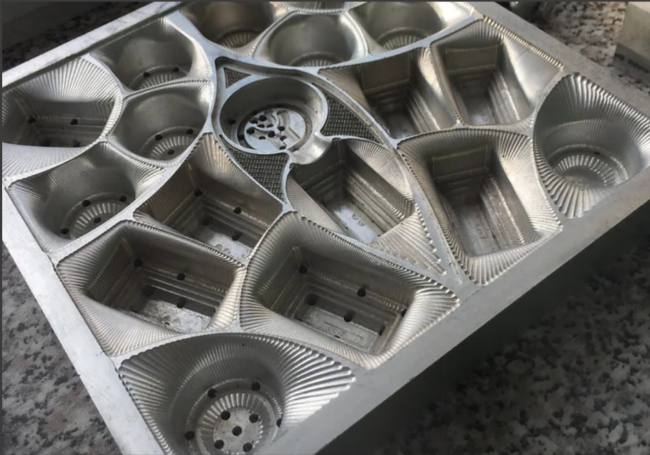

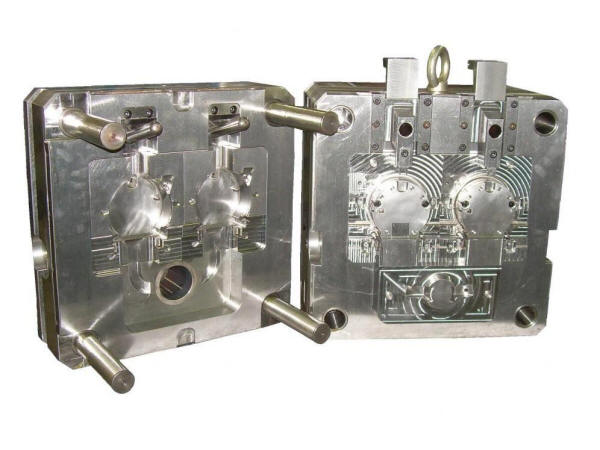

разработан специально для изготовления форм для термопластавтоматов
(ТПА), трехмерных литейных
(и прочих) пресс-форм. Станок
изготовлен из стали для обеспечения необходимой жесткости. Все передачи станка выполнены
на высокоточных ШВП 20мм. Профильные
направляющие по всем
осям, обеспечивают плавность хода, точность и долговечность
станка. Фрезерный станок с ЧПУ
Esfero 3D -
s2030 может комплектоваться

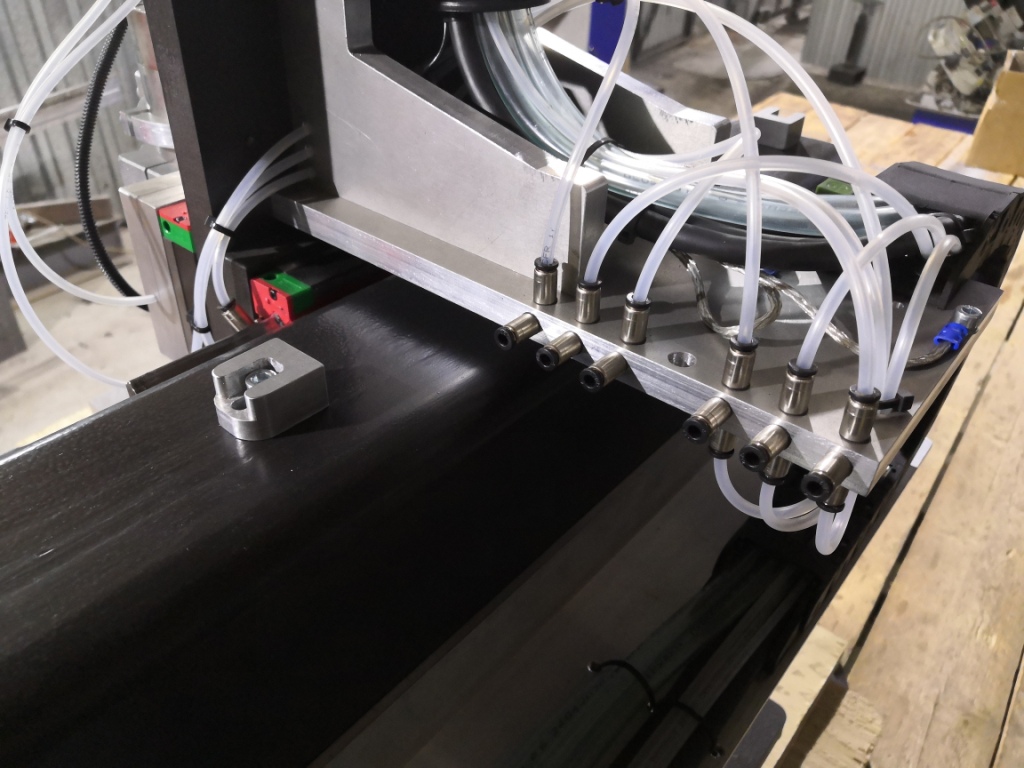

системой "масляный туман" и поворотной осью для создания фигур вращения . Система
управления использует стандартные G-коды,
что позволяет формировать задания, используя самые распространенные
программные пакеты:
DeskProto,
Adem,
ArtCAM, КОМПАС, SolidWorks, PowerMILL,
Autodesk Fusion 360,
CorelDraw
и т.п.
Станки Esfero 3D находят применение в следующих отраслях: -
Производство наружной рекламы: раскрой материалов, гравировка,
изготовление выставочных стендов, световых коробов, объемных букв,
рельефных изображений, указателей, табличек, логотипов, гербов... -Полиграфия:
штампы для тиснения и конгрева...
Сравнительная таблица популярных фрезерных станков с ЧПУ
Варианты комплектации (добавляется к стоимости станка):
|
Технические характеристики фрезерного трехкоординатного станка с ЧПУ Esfero 3D - s2030 |
|
Модель | Esfero 3D-s2030 |
Размер стола | 200 х 300мм |
Рабочая область (X,Y, Z) | 200 x 280 х 130мм (Ход по Z 200мм) |
Точность (дискретность) | 0.003 мм |
Повторяемость | 0,05 мм |
Процессор ЧПУ |
NC-Studio v5. Микрошаговый контроллер XYZ (AYZ). Отдельные драйвера на каждую ось. Управление шпинделем. Опция: Драйвер (4900руб.) для подключения поворотной оси Esfero 4D-k |
Линейные направляющие Y | Профильные направляющие 20мм |
Линейные направляющие X |
Профильные направляющие 20мм |
Линейные направляющие Z | Профильные направляющие 20мм |
Система передач X Y Z | ШВП (Шарико-Винтовая передача) 20мм |
Система передач Z | ШВП (Шарико-Винтовая передача) 20мм |
Максимальная скорость подачи | 3000 мм/мин |
Шпиндель 1500Вт (2200 Вт) |
Электрический шпиндель водяного охлаждения. Частотно управляемый. ER11 (ER20) |
Основание станка | Жесткая, толстостенная, стальная конструкция на регулируемых виброопорах. |
Портал | Толстостенный стальной профиль |
Рабочий стол | Стальная плита |
Вес станка (без упаковки) | не более 160кг |
Габаритные размеры | 550х750х700 (без упаковки) |
Электропитание | 220 В / 2500Вт / 50Гц. |
Управляющая программа | NC-Studio. Windows XP, 7, 10 (32 разряда) |
Дополнительная информация | Высокая помехозащищенность и стабильность работы, экранированный сверхгибкий кабель для питания всех электронных агрегатов и датчиков. Помехозащищенное исполнение блока ЧПУ. Для производства станка используются только качественные комплектующие известных марок (в т.ч. Hiwin, Leadshine, Iek, Weihong, Kress, Mean Well и др.). |
Производство | Россия, Новосибирск, Esfero |
Рекомендуемые системные требования к ПК:
Материнская плата: (желательно Asus, Intel) Обязательное наличие шины ввода-вывода PCI (PCI-E - не подходит) Процессор: Intel не менее 3 ГГц Память: 2 Гб Видео карта: PCI-E (не встроенная в материнскую плату) Ввод: Клавиатура и мышь Питание: Устройство бесперебойного питания Операционная система: Windows XP или 32-х битная версия Windows 7, свежеустановленная. Категорически не допускается установка каких-либо программ (в том числе антивирусов). Сетевые устройства, и системы энергосбережения должны быть отключены. ПК должен использоваться только для управления станком.
|
Полезные опции к станку |
|||
Компьютер для ЧПУ | Системный блок ПК (Компьютер) для ЧПУ Esfero PC-CNC (Intel 3000МГц, 2Gb, SSD120, PCI, LPT) без ОС |
|
|
Пульт управления | Пульт управления USB (клавиатура NumPad) | открыть цены | |
Поворотная ось + Задняя бабка Lynx 4D-k |
Описание | открыть цены | |
Крепление 60х30 |
Дополнительный комплект для крепления заготовок на рабочий стол с Т-образными пазами. |
|
|
Крепление 110х30 (стандарт) |
|||
Крепление 250х30 |
|||
Датчик высоты инструмента (фрезы) | Датчик предназначен для установки высоты инструмента по оси Z в автоматическом режиме. Точность 0,01мм |
|
|
СОЖ
500мл. |
Водорастворимая смазочно-охлаждающая жидкость (СОЖ) в экономичной таре 500мл = 6 литров готовой смеси. Используется для фрезерных работ по цветному металлу. |
|
|
"Жертвенный" стол. (пластиковые полосы)
8х40х950 (8х40х1250) 13шт. |
Набор пластиковых полос (13 шт.) для монтажа "жертвенного" стола. "Жертвенный" стол предназначен для:
Для наклейки пластика "жертвенного"стола" мы рекомендуем жидкий скотч "Scotch-Weld" компании 3М. |
||
Смазка 500гр. |
Универсальная литиевая смазка для узлов фрезерного станка с ЧПУ |
|
|
Защитная упаковка (Межгород) | Защитная упаковка (ящик из фанеры и бруса) предназначена для обеспечения сохранности оборудования при транспортировке | ||
ПО «ЧПУ Ассистент Esfero 3D» (только для Android) |
Ассистент-помощник для фрезеровщика, от станкостроительной компании Esfero (Россия).
Повседневный инструмент фрезеровщика, для подбора оптимальных режимов фрезерования, позволяющий существенно экономить на продлении срока службы фрез и шпинделя, а также содержит большое количество полезных функций и информации.
|
||
Стартовый набор инструмента(фрезы и цанги) |
Раскрой, фрезеровка и гравировка ПВХ, ABC, Дерево, ДСП, МДФ, Композит, Оргстекло, Магний, Латунь, Алюминий Текстолит, Фанера, Стеклопластик, Стекловолокно и т.д. |
