Фрезерный станок с ЧПУ Esfero 3D- s1727 profile

Фрезерный станок с ЧПУ для фрезерования профиля Esfero 3D-S1727 profile

Фрезерные станки Esfero 3D  esfero.ru    Фрезерные станки Esfero 3D  esfero.ru

Фрезерные станки Esfero 3D  esfero.ru    Фрезерные станки Esfero 3D  esfero.ru







Базовая комплектация:

  • Фрезерный станок

  • Процессор ЧПУ

  • Шпиндель 1500Вт (Опция до 2,2кВт)

  • Высота обработки Z=120 мм

  • Профильные направляющие и каретки HIWIN по всем осям Высокого класса точности

  • Зажимная цанга 6мм

  • Система "Масленый туман"

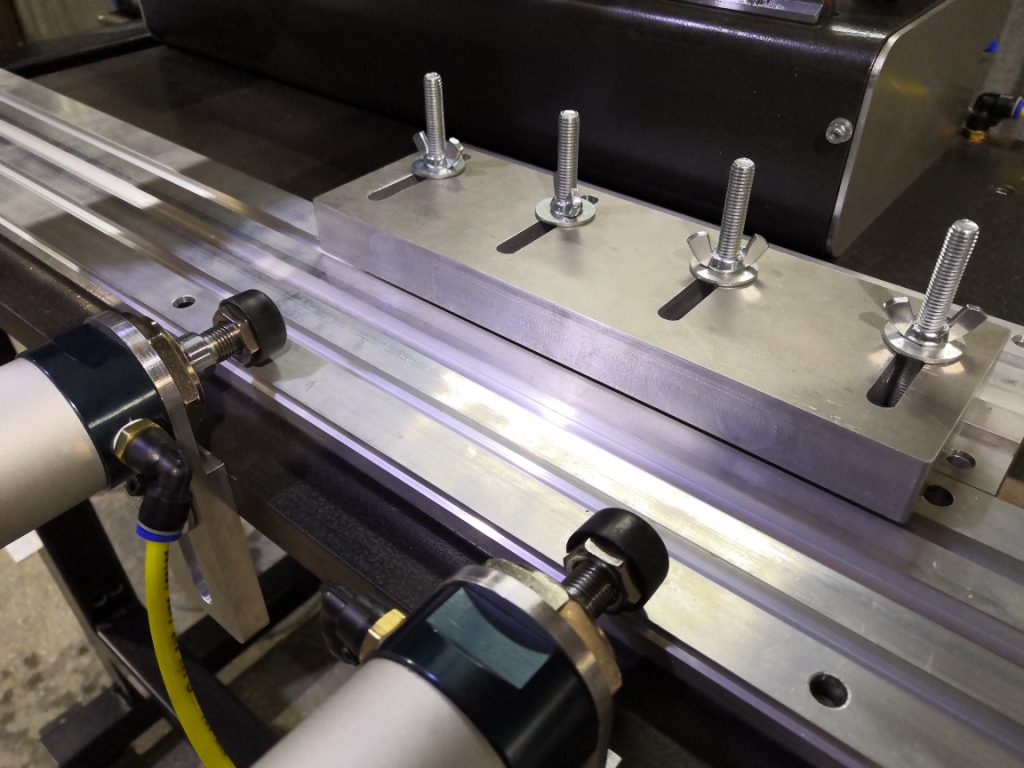

  • Пневмоприжим профиля

  • Ключ для зажима фрез

  • Трехмерные модели STL - 2ГБ

  • Руководство по эксплуатации

  • Гарантийный срок 12 месяцев

  • Обучение бесплатное

  • Постгарантийное обслуживание





            Консольный фрезерный станок с ЧПУ Esfero 3D - s1727 profile предназначен для 2D, 3D обработки профиля (неограниченной длины) из цветного и черного металлов, а также дерева, ПВХ, оргстекла и прочих подобных материалов. Станок наилучшим способом подходит для изготовления трехмерных литейных (и прочих) пресс-форм. Пневмоприжим многократно ускоряет процесс фрезерования больших тиражей. Система "Масленый туман" увеличивает срок службы фрез и качество готового изделия.  Станок изготовлен из стали для обеспечения необходимой жесткости. Все передачи станка выполнены на высокоточных ШВП. Профильные направляющие и каретки HIWIN, по всем осям, обеспечиваю плавность хода, точность и долговечность станка. Консольный фрезерный станок с ЧПУ Esfero 3D - s1727 profile может комплектоваться поворотной осью для создания фигур вращения . Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программные пакеты: DeskProto, Adem, ArtCAM, КОМПАС, SolidWorks, PowerMILL, Autodesk Fusion 360, CorelDraw и т.п.



           Станки Esfero 3D находят применение в следующих отраслях:

 - Производство наружной рекламы: раскрой материалов, гравировка, изготовление выставочных стендов, световых коробов, объемных букв, рельефных изображений, указателей, табличек, логотипов, гербов...
- Формовочном производстве: пресс формы для литья, термовакуумная формовка, штампы…
- Ювелирное дело: медали, броши, восковые модели, формы для литья...
- Промышленность: Раскрой металла, фрезеровка, сверление, гравировка, разметка, шлифование...

-Полиграфия: штампы для тиснения и конгрева...
-Деревообрабатывающее производство: сборные резные конструкции, элементы декора, резьба по дереву, раскройка ДСП, производство эксклюзивной мебели…
-Обувная промышленность: изготовление форм для литья, шаблонов, лекал...



Часто задаваемые вопросы

Таблица режимов фрезерования

Сравнительная таблица популярных фрезерных станков с ЧПУ



Варианты комплектации (добавляется к стоимости станка):



+ 0 руб. = Esfero 3D-s1727 profile  +  Шпиндель 1500Вт ER11 Жидкостное охлаждение



+ 10 000 руб.  = Esfero 3D-s1727 profile  +  Шпиндель 2200Вт ER20 Жидкостное охлаждение



Технические характеристики фрезерного трехкоординатного станка с ЧПУ

Esfero 3D - s1727 profile

Модель Esfero 3D-s1727 profile
Размер стола 270 х 170мм
Рабочая область (X,Y, Z) 270 x 170 х 120мм   (Ход по Z 200мм)
Шаг 0.003 мм
Повторяемость 0,05 мм
Процессор ЧПУ

NC-Studio v5.

Микрошаговый контроллер XYZ (AYZ).

Отдельные драйвера на каждую ось.

Управление шпинделем.

Опция: Драйвер (4900руб.) для подключения поворотной оси  Esfero 4D-k

Линейные направляющие Y Профильные направляющие 20мм  Hiwin высокого класса точности
Линейные направляющие X

Профильные направляющие 20мм  Hiwin высокого класса точности

Линейные направляющие Z Профильные направляющие 20мм  Hiwin высокого класса точности
Система передач X Y ШВП (Шарико-Винтовая передача) 20мм
Система передач Z ШВП (Шарико-Винтовая передача) 16мм
Максимальная скорость подачи 3000 мм/мин
Шпиндель 1500Вт (2200 Вт)

Электрический шпиндель водяного охлаждения. Частотно управляемый. ER11 (ER20)

Основание станка Жесткая, толстостенная, стальная конструкция на регулируемых виброопорах.
Портал Толстостенный стальной профиль
Рабочий стол Стальная плита + Дюраль алюминиевый профиль с Т-образными пазами
Вес станка не более 200кг
Габаритные размеры 700х3050х1800
Электропитание 220 В / 2500Вт / 50Гц.
Управляющая программа NC-Studio. Windows XP, 7, 10 (32 разряда)
Дополнительная информация Высокая помехозащищенность и стабильность работы, экранированный сверхгибкий кабель для питания всех электронных агрегатов и датчиков. Помехозащищенное исполнение блока ЧПУ. Для производства станка используются только качественные комплектующие известных марок (в т.ч. Hiwin, Leadshine, Iek, Weihong, Kress, Mean Well и др.).
Производство Россия, Новосибирск, Esfero



Рекомендуемые системные требования к ПК:



Материнская плата: (желательно Asus, Intel)

Обязательное наличие шины ввода-вывода PCI (PCI-E - не подходит)

Процессор:   Intel  не менее 3 ГГц

Память:   2 Гб

Видео карта: PCI-E (не встроенная в материнскую плату)

Ввод:  Клавиатура и мышь

Питание: Устройство бесперебойного питания

Операционная система:  Windows XP или 32-х битная версия Windows 7, свежеустановленная. Категорически не допускается установка каких-либо программ (в том числе антивирусов). Сетевые устройства, и системы энергосбережения должны быть отключены. ПК должен использоваться только для управления станком.



Полезные опции к станку

Компьютер для ЧПУ Системный блок ПК (Компьютер) для ЧПУ Esfero PC-CNC (Intel 3000МГц, 2Gb, SSD120, PCI, LPT) без ОС

открыть цены

Пульт управления Пульт управления USB (клавиатура NumPad) открыть цены

Поворотная ось

+

Задняя бабка

Lynx 4D-k

Описание открыть цены

Крепление

60х30

Дополнительный комплект для крепления заготовок на рабочий стол с Т-образными пазами.

Струбцина крепления заготовки к рабочему столу фрезерного станка с ЧПУ

открыть цены

Крепление

110х30

(стандарт)

Крепление

250х30

Датчик высоты инструмента (фрезы) Датчик предназначен для установки высоты инструмента по оси Z в автоматическом режиме. Точность 0,01мм

открыть цены

СОЖ

500мл.

Водорастворимая смазочно-охлаждающая жидкость (СОЖ) в экономичной таре 500мл = 6 литров готовой смеси. Используется для фрезерных работ по цветному металлу.



открыть цены

"Жертвенный" стол.

(пластиковые полосы)



8х40х950

(8х40х1250)

13шт.

Набор пластиковых полос (13 шт.) для монтажа "жертвенного" стола.

"Жертвенный" стол предназначен для:

  • защиты рабочего стола от повреждения во время работы (например: раскрой на прорез);

  • максимально точного соотношения оси Z к плоскости X,Y;

  • возможности использования фрез с малым вылетом (короткий инструмент)

Для наклейки пластика "жертвенного"стола" мы рекомендуем жидкий скотч "Scotch-Weld" компании 3М.

Ванна для отвода СОЖ. Фрезеровка цветного металла и стали

открыть цены

Смазка

500гр.

Универсальная литиевая смазка для узлов фрезерного станка с ЧПУ



Смазка для винтов ШВП и направляющих



открыть цены

Защитная упаковка (Межгород) Защитная упаковка (ящик из фанеры и бруса) предназначена для обеспечения сохранности оборудования при транспортировке

открыть цены

ПО

«ЧПУ Ассистент Esfero 3D»

(только для Android)



Ассистент-помощник для фрезеровщика, от станкостроительной компании Esfero (Россия).





Повседневный инструмент фрезеровщика, для подбора оптимальных режимов фрезерования, позволяющий существенно экономить на продлении срока службы фрез и шпинделя, а также содержит большое количество полезных функций и информации.



открыть цены

Стартовый набор инструмента(фрезы и цанги)

Раскрой, фрезеровка и гравировка ПВХ, ABC, Дерево, ДСП, МДФ, Композит, Оргстекло, Магний, Латунь, Алюминий

Текстолит, Фанера,

Стеклопластик, Стекловолокно и т.д.

открыть цены
